| สถานที่กำเนิด: | จีน |
|---|---|
| ได้รับการรับรอง: | ROHS,REACH,UL |
| หมายเลขรุ่น: | LM-NG200 |
| จำนวนสั่งซื้อขั้นต่ำ: | การเจรจาต่อรอง |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | บรรจุในกล่อง |
| เวลาการส่งมอบ: | 3~7 วัน |
| เงื่อนไขการชำระเงิน: | ที/ที |
| สามารถในการผลิต: | 1000000 ชิ้น / วัน |
| ชื่อ: | แผ่นนำความร้อนประสิทธิภาพสูง | แรงดันไฟฟ้า Endu Ance: | >12.0 KV/มม. |
|---|---|---|---|
| การนำความร้อน: | 2.0w/m.k (1.2/1.5/3.0/4.0/5.0/6.0w/m-k เลือกได้) | แอปพลิเคชัน: | ไฟฟ้าแรงสูง, อุปกรณ์สื่อสาร/คอมพิวเตอร์/ทีวีจอแบน |
| แรงดึง: | 0.31Mpa | ความหนา: | 0.5-15 มม. ปรับแต่งได้ |
| สี: | สีฟ้า มีสีให้เลือก | ใช้อุณหภูมิต่อไป: | -40~+200℃ |
| เน้น: | แผ่นนำความร้อนประสิทธิภาพสูง,แผ่นนำความร้อน 0.5 มม.,แผ่นความร้อน ic 0.5 มม |
||

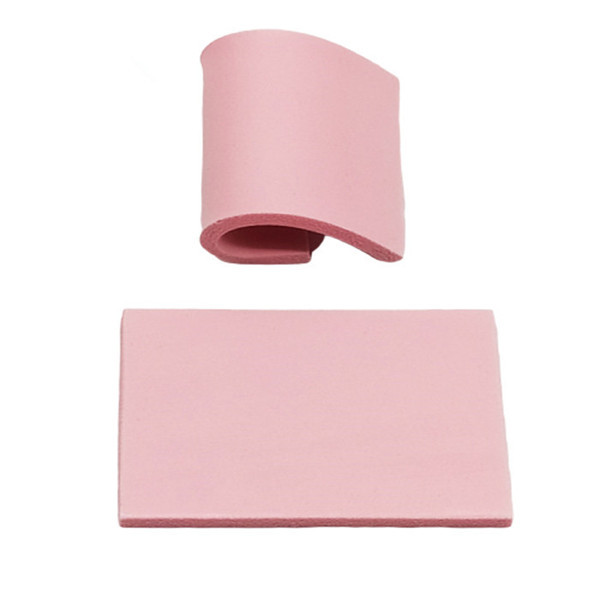

แผ่นนำความร้อนประสิทธิภาพสูงสำหรับบริการควบคุมยานยนต์
ลักษณะเฉพาะ:
1. แรงยึดเกาะสูงกับพื้นผิวต่างๆ เทปไวต่อแรงกดสองด้าน กาวอะคริลิกนำความร้อนประสิทธิภาพสูง สามารถทนต่อการเปลี่ยนแปลงทางความร้อนได้เป็นเวลานาน
2. แรงอัดสูง นุ่ม และยืดหยุ่น.
3. ความเหนียวธรรมชาติ ไม่มีกาวด้านหน้าพื้นผิวเพิ่มเติม.
4. การนำความร้อนที่ดี
5. ปฏิบัติตามมาตรฐาน RoHs
6. การนำความร้อนสูง
7. สอดคล้องกับพื้นผิวที่ไม่เรียบในการใช้งานที่มีความเค้นต่ำ
แอปพลิเคชั่น
บริการคอมพิวเตอร์: ซีพียู,
ฮีตซิงก์ โมดูลหน่วยความจำ
ไฟ LED, LCD-TV
อิเล็กทรอนิกส์ทหาร
พาวเวอร์ซัพพลาย
บริการโทรคมนาคม,
เครื่องมือไร้สาย
บริการควบคุมยานยนต์
คุณสมบัติทางกายภาพ
|
คุณสมบัติทางกายภาพ |
||||||||
|
สิ่งของ |
วิธีทดสอบ |
หน่วย |
LM-MG120 |
LM-MG200 |
LM-MG300 |
LM-MG400 |
LM-MG500 |
LM-MG600 |
|
สี |
ภาพ |
--- |
สีเทา/ สีขาว |
สีฟ้า |
สีเทา/ สีฟ้า |
แสงสว่าง สีฟ้า |
สีเทา |
สีเทา |
|
ความหนา |
ASTM D374 |
อืม |
0.3~15.0 |
0.3~10.0 |
0.3~10.0 |
0.3~5.0 |
0.5~5.0 |
0.5~5.0 |
|
ความหนาแน่น |
ASTM D792 |
g/cm³ |
2.1 |
2.5 |
3 |
3.24 |
3.32 |
3.43 |
|
ความแข็ง |
ASTM D2240 |
(ฝั่ง OO) |
40~80 |
40~80 |
40~80 |
60~80 |
60~80 |
60~80 |
|
แรงดึง |
ASTM D412 |
Mpa |
0.31 |
0.28 |
0.14 |
0.25 |
0.16 |
0.14 |
|
การยืดตัว |
ASTM D412 |
% |
100 |
55 |
43 |
35 |
43 |
18 |
|
ลดน้ำหนัก |
@150℃240H |
% |
≤0.5% |
≤0.3% |
≤0.3% |
≤0.5% |
≤0.5% |
≤0.5% |
|
อุณหภูมิใช้งานต่อเนื่อง |
EN344 |
℃ |
-40~+150 |
-40~+220 |
-40~+220 |
-40~200 |
-40~+220 |
-40~+220 |
|
ปริมาณความต้านทาน |
ASTM D257 |
Ω*cm |
8×1012 |
5×1012 |
1×1012 |
1×1013 |
2×1013 |
2×1013 |
|
แรงดันไฟฟ้า ความอดทน |
ASTM D149 |
KV/mm |
≥10 |
≥10 |
≥10 |
≥5 |
≥7 |
≥7 |
|
คะแนนเปลวไฟ |
UL-94 |
--- |
V0 |
V0 |
V0 |
V0 |
V0 |
V0 |
|
ค่าคงที่ไดอิเล็กตริก |
ASTM D150 |
@1MHz |
5.41 |
5.69 |
7 |
6.75 |
7.92 |
7.47 |
|
การนำความร้อน |
ASTM D5470 |
W/m*k |
1.2 |
2.0 |
3.0 |
4.0 |
5.0 |
6.0 |
มีการกำหนดค่า: 200 มม. * 400 มม. สามารถระบุขนาดเฉพาะได้ตามความต้องการของคุณ
รายละเอียดสินค้า
การบรรจุและการจัดส่ง
คำถามที่พบบ่อย
Q1: วิธีการทดสอบค่าการนำความร้อนแบบใดที่ใช้เพื่อให้ได้ค่าที่ระบุในเอกสารข้อมูล
A1: ใช้ฟิกซ์เจอร์ทดสอบที่ตรงตามข้อกำหนดที่ระบุไว้
ใน DRL-III
Q2: GAP PAD มีกาวให้ด้วยหรือไม่
A2: ปัจจุบัน วัสดุ GAP PAD ทั้งหมดมีแทคโดยธรรมชาติ
Q3: กาวใช้ซ้ำหรือไม่?
A3: ขึ้นอยู่กับพื้นผิวที่ใช้ หากใช้ความระมัดระวัง แผ่นอาจนำกลับมาใช้ใหม่ได้ควรระมัดระวังเป็นพิเศษ เมื่อถอดออก
แผ่นรองจากอะลูมิเนียมหรือพื้นผิวชุบอโนไดซ์เพื่อหลีกเลี่ยงการฉีกขาดหรือการหลุดลอก
Q4: “แทคธรรมชาติ” หมายถึงอะไร?
A4: ลักษณะของยางนั้นมีแรงยึดติดตามธรรมชาติโดยมีการเติมกาวเช่นเดียวกับกาวสำรอง
ผลิตภัณฑ์พื้นผิวที่มีการยึดเกาะตามธรรมชาติอาจช่วยในกระบวนการประกอบเพื่อยึดแผ่นไว้ชั่วคราวในขณะที่
กำลังประกอบใบสมัครการยึดติดโดยธรรมชาติไม่มีโทษทางความร้อนตั้งแต่ยาง . ต่างจากผลิตภัณฑ์ที่มีกาว
ตัวเองมีแทคแรงยึดติดจะแตกต่างกันไปตามผลิตภัณฑ์ GAP PAD หนึ่งไปอีกผลิตภัณฑ์หนึ่ง
Q5: GAP PAD ที่มีแทคธรรมชาติสามารถปรับเปลี่ยนตำแหน่งได้หรือไม่?
A5: ขึ้นอยู่กับวัสดุที่ใช้แผ่นอิเล็กโทรด ในกรณีส่วนใหญ่จะปรับตำแหน่งได้ควรระมัดระวังเมื่อ
การถอดแผ่นออกจากอะลูมิเนียมหรือพื้นผิวชุบอะโนไดซ์เพื่อหลีกเลี่ยงการฉีกขาดหรือทำให้แผ่นแตกเป็นชั้นๆด้านที่มีแท็คธรรมชาติคือ
ปรับตำแหน่งได้ง่ายกว่าด้านกาวเสมอ
Q6: GAP PAD นำกลับมาใช้ใหม่ได้หรือไม่?
A6: GAP PAD ได้รับการแก้ไขแล้วในอดีต ทั้งนี้ขึ้นอยู่กับแอปพลิเคชันและแผ่นรองที่ใช้ลูกค้าของเราบางส่วนคือ
ปัจจุบันใช้แผ่นเดียวกันสำหรับการประกอบแอปพลิเคชันอีกครั้งหลังจากกระบวนการเบิร์นอินและหลังการซ่อมแซมงานภาคสนามอย่างไรก็ตามสิ่งนี้
ขึ้นอยู่กับวิจารณญาณของวิศวกรออกแบบว่า GAP PAD จะทนต่อการนำกลับมาใช้ใหม่ได้หรือไม่
Q7: ความร้อนจะทำให้วัสดุนุ่มขึ้นหรือไม่?
A7: ตั้งแต่ -40°C ถึง 200°C ไม่มีความแปรปรวนอย่างมีนัยสำคัญในความแข็งสำหรับวัสดุซิลิโคน GAP PAD และ Gap Fillers
Q8: อายุการเก็บรักษาของ GAP PAD คืออะไร?
A8: อายุการเก็บรักษาสำหรับวัสดุ GAP PAD ส่วนใหญ่คือสิบ (10) ปีหลังจากวันที่ผลิตสำหรับ GAP PAD แบบมีกาว ชั้นวาง
อายุขัยสอง (2) ปีนับจากวันที่ผลิตหลังจากวันที่เหล่านี้ คุณสมบัติการยึดเกาะและกาวโดยธรรมชาติควรเป็น
ปรับปรุงใหม่ความเสถียรในระยะยาวของวัสดุ GAP PAD ไม่ได้จำกัดอายุการเก็บรักษามันเกี่ยวข้องกับการยึดเกาะหรือ
“อายุมากขึ้น” ของ GAP PAD ไปจนถึงไลเนอร์หรือในกรณีของ GAP PAD แบบมีกาว อายุการเก็บรักษาจะขึ้นอยู่กับวิธีการติดกาว
นานถึงซับที่ถอดออกได้
Q9: การทดสอบการสกัดดำเนินการอย่างไร?
A9: วิธีการทดสอบที่ใช้คือวิธี Soxhlet Extraction;
Q10: อะไรคือความทนทานต่อความหนาของแผ่นอิเล็กโทรดของคุณ?
A10: ความทนทานต่อความหนาคือ ±0.2 มม. บนวัสดุ
Q11: ขีดจำกัดอุณหภูมิการประมวลผลสูงสุดสำหรับ GAP PAD คืออะไร และ GAP PAD สามารถสัมผัสกับอุณหภูมิเหล่านี้ได้นานแค่ไหน?
A11: GAP PAD โดยทั่วไปสามารถสัมผัสกับอุณหภูมิการประมวลผลชั่วคราวที่ 120 ° C ฐานเวลาตามความหนาของ GAP PAD สายการประกอบ
ยาว 14 เมตร ใช้เวลาประมาณ 10-15 นาที
Q12: GAP PAD แยกไฟฟ้าหรือไม่
A12: ใช่ วัสดุ GAP PAD ทั้งหมดถูกแยกด้วยไฟฟ้าอย่างไรก็ตาม โปรดจำไว้ว่า GAP PAD ถูกออกแบบมาเพื่อเติมช่องว่างและมันคือ
ไม่แนะนำสำหรับการใช้งานที่มีแรงกดบน GAP PAD สูง
คำถามที่ 13: เหตุใดลักษณะ "เปียก" "การปฏิบัติตาม" หรือ "ความสอดคล้อง" ของ GAP PAD จึงมีความสำคัญ
A13: GAP PAD ที่ดีกว่าจะวาง "เปียก" อย่างราบรื่นหรือสอดคล้องกับพื้นผิวที่ขรุขระหรือเป็นขั้นบันได ให้ความต้านทานส่วนต่อประสานน้อยลง
เกิดจากช่องว่างอากาศและช่องว่างอากาศวัสดุ GAP PAD มีความสอดคล้องหรือเป็นไปตามข้อกำหนดเนื่องจากยึดติดกับพื้นผิวได้เป็นอย่างดีช่องว่าง
วัสดุ PAD สามารถทำหน้าที่คล้ายกับ "ถ้วยดูด" บนพื้นผิว
สิ่งนี้นำไปสู่ความต้านทานความร้อนโดยรวมที่ต่ำกว่าของแผ่นอิเล็กโทรดระหว่างอินเทอร์เฟซทั้งสอง
Q14: มีสิ่งใดหลุดออกจากวัสดุ (เช่น สิ่งที่สกัดได้ การปล่อยก๊าซออก) หรือไม่?
A14: Silicone GAP PAD และ Gap Fillers เช่นเดียวกับวัสดุซิลิโคนอ่อนทั้งหมด สามารถสกัดซิลิโคนที่มีน้ำหนักโมเลกุลต่ำได้ นอกจากนี้ โปรดทราบว่า
GAP PAD และ Gap Filler มีค่าการสกัดที่ต่ำที่สุดสำหรับผลิตภัณฑ์อุดช่องว่างที่ทำจากซิลิโคนในตลาดและหาก
การสมัครของคุณต้องใช้ซิลิโคนน้อยที่สุด ดูกลุ่มผลิตภัณฑ์ปลอดซิลิโคนของเราเอกสารไวท์เปเปอร์เกี่ยวกับ GAP PAD S-Class และ
ข้อมูลเกี่ยวกับวัสดุที่ปราศจากซิลิโคนของเรามีอยู่ในเว็บไซต์ของเรา
